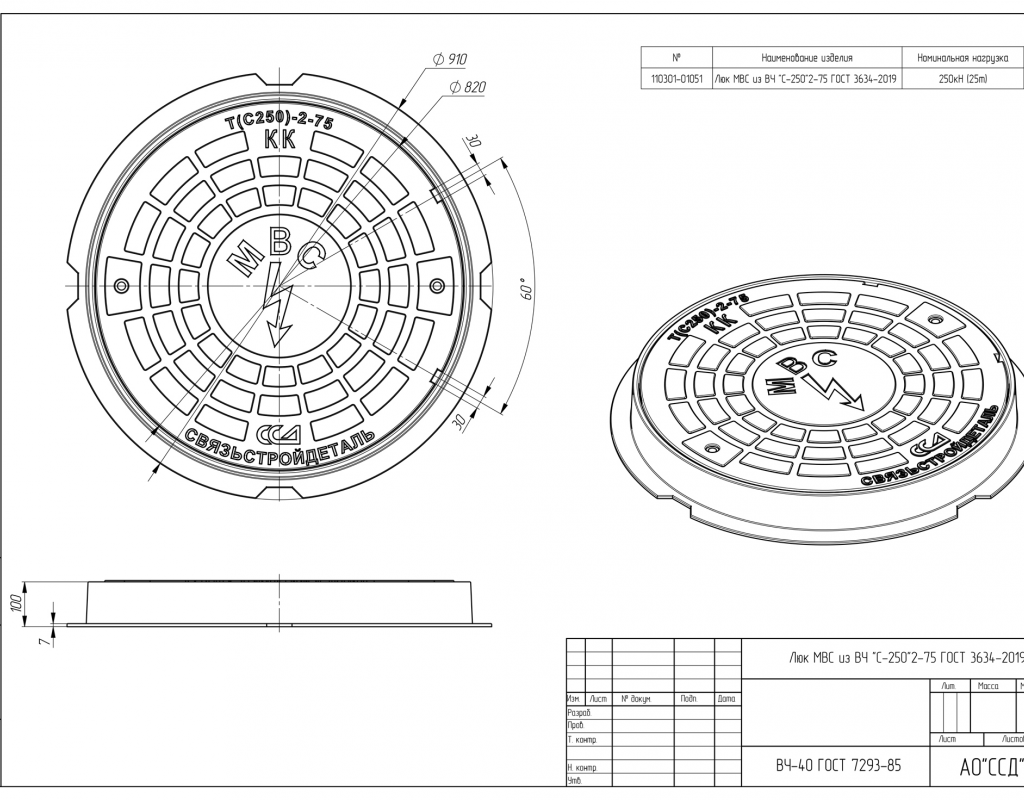

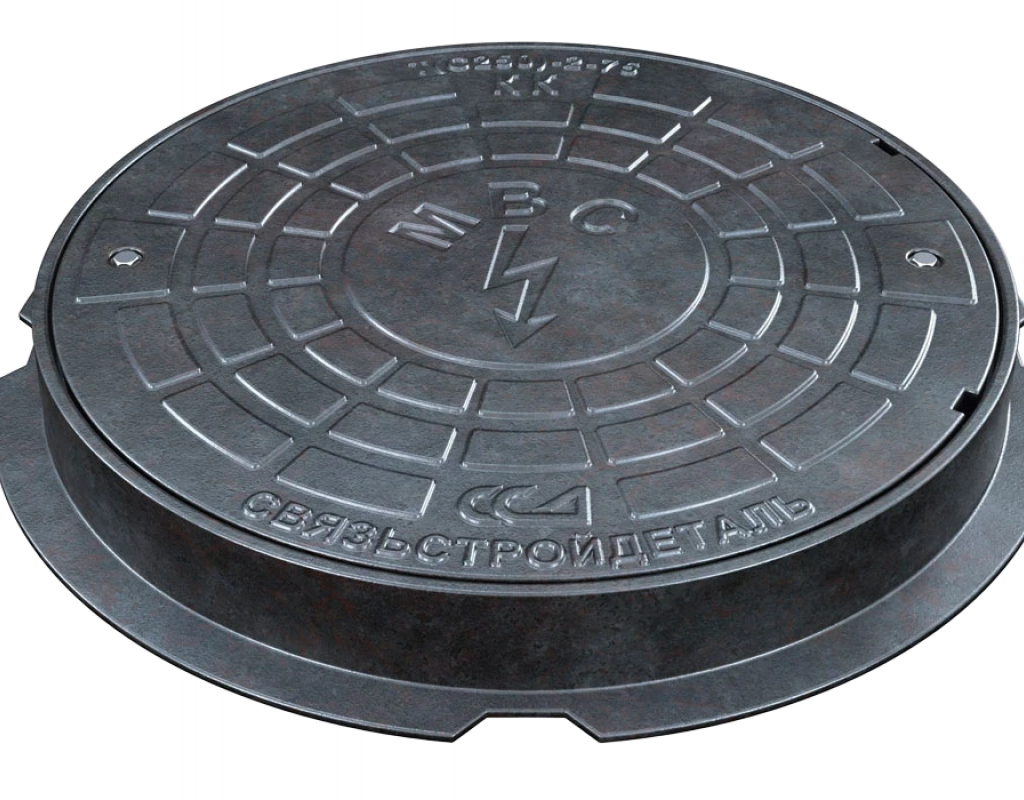

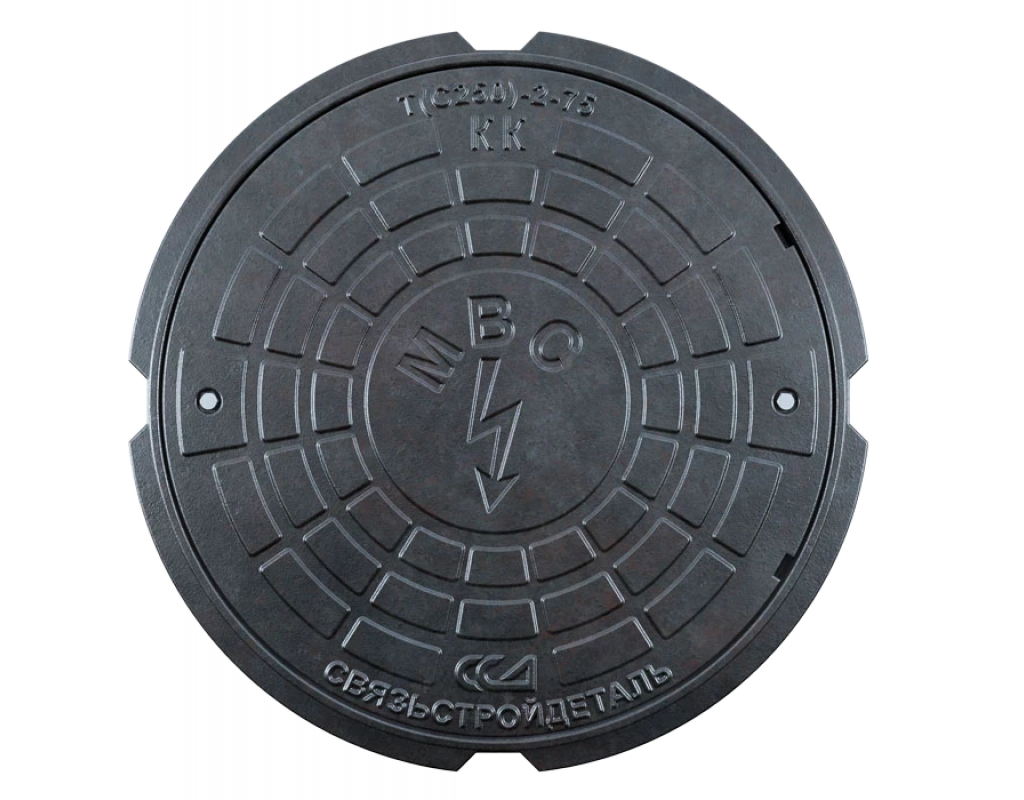

Люк МВС (ВКС, МКС) из ВЧ "С-250" 2-75

Описание

Люк «МКС (МВС) из ВЧ «С-250» 2-75» используется при формировании горловины сооружения и предназначен для возможности монтажа и эксплуатационных работ кабельных колодцев силовых кабельных линий 6-220 кВ. Изделие изготавливается в соответствии с ГОСТ 3634-2019, конструктив изделия соответствует требованиям ПУЭ-7 п.2.3.122-2.3.133 «ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В КАБЕЛЬНЫХ СООРУЖЕНИЯХ». Люк в своей конструкции имеет опорную зону для возможности монтажа второй нижней крышки либо антивандального запорного устройства типа «ДКЛ МКС», «УЗНК», «УЗЛ» с возможностью дополнительного крепления металлической информационной таблички на нижнюю крышку люка с текстом предоставленным заказчиком. Надпись на табличке формируется путём прожигания металла на лазере. Изделие может поставляться как с наличием газоанализаторного отверстия в верхней крышки люка так и без него.

Крышка оснащена двумя запорными механизмами для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа.

На лицевой (внешней) стороне крышки люка возможно нанесение логотипа согласно требованиям заказчика. Возможно изготовление люка с надписью «МВС» взамен «МКС», с шарнирным (болтовым) креплением крышки люка к корпусу.

Люк рассчитан на номинальную нагрузку 25 тонн*сил (250 kH), с возможностью расположения в зонах тротуара, парковки, внутридворовых проездах и на дорогах с интенсивным движением.

С целью повышения антикоррозионных свойств люк покрывается трёхкомпонентным битумным составом чёрного цвета.

Люк МКС (МВС) монтируется на опорное кольцо 110301-01860 «Кольцо опорное КО-1,5 ф800 (В25) МОЭСК» с диаметром отверстия 800 мм. и высотой 150мм.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Комплектация:
