Зажим спиральный поддерживающий ПСО-110-11,7/12,8 ТР-03 П

Описание

Зажим спиральный натяжной ПСО-110-11,7/12,8 ТР-03 П предназначен для
промежуточного (поддерживающего) крепления самонесущего оптического кабеля на
опорах воздушных линий электропередачи, контактной сети и автоблокировки
железных дорог и различных сооружениях. Установка зажима производится без
применения инструментов.

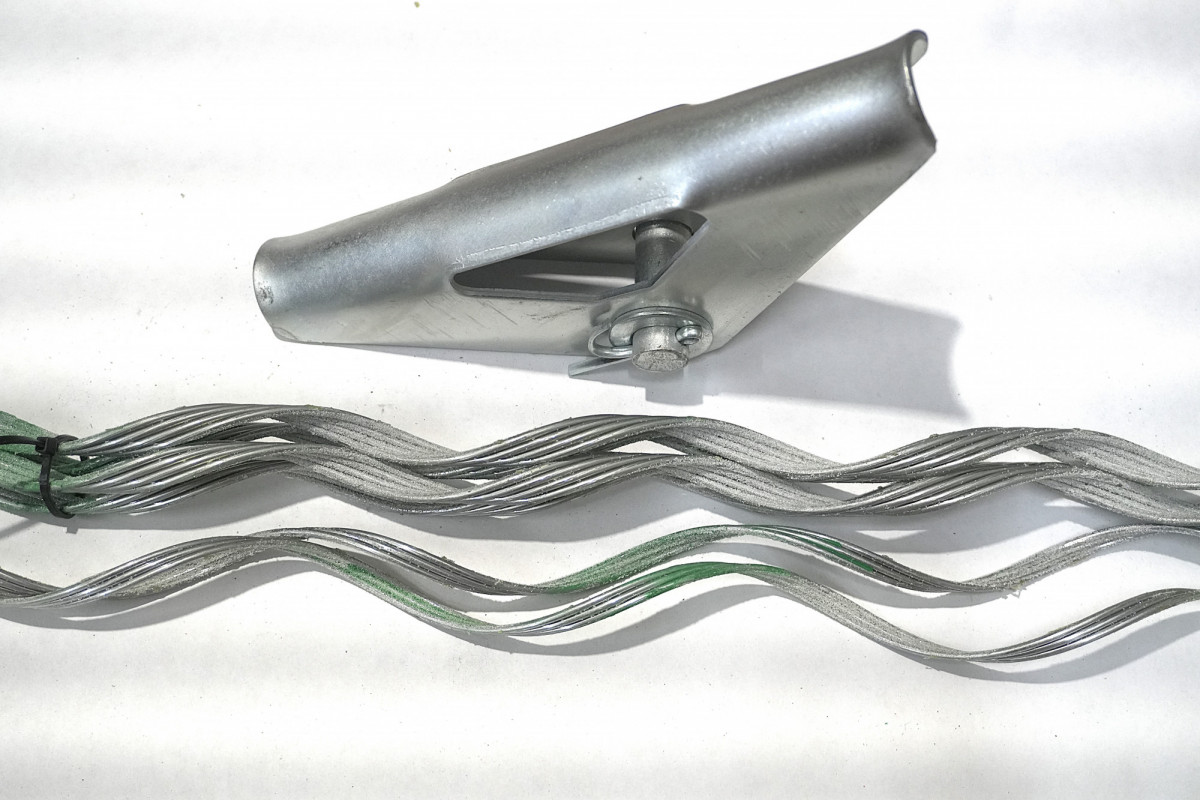

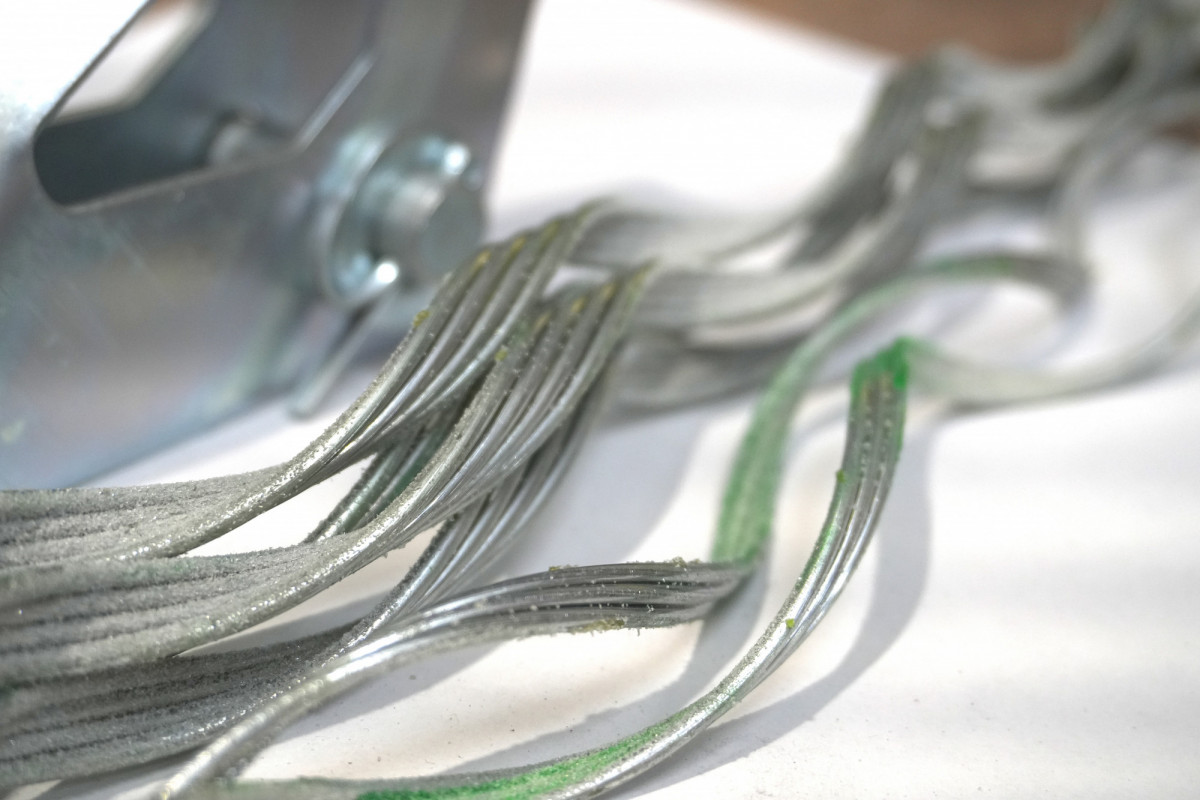

Зажим представляет собой прядь из нескольких спиралей. Протектор
выполняется в виде нескольких прядей спиралей. Концы прядей протектора отогнуты
от кабеля для предотвращения повреждения оболочки. Пряди силовой спирали и
протектора проклеиваются, на внутреннюю поверхность наносится абразив. Зажим
сопрягается со стандартной сцепной арматурой, изготовлен в климатическом
исполнении УХЛ категории 1 по ГОСТ 15150. Зажим устойчив к УФ излучению,
повышенной и пониженной температуре, к воздействию ветра и гололеда.
Диаметр кабеля, мм – 11,7-12,8;
Прочность заделки кабеля в зажиме, кН – 2,5;
Минимальная разрушающая нагрузка, кН – 20;
Масса зажима, кг – 1,3;
Температура эксплуатации, °С – от -60 до +70
Комплектация: силовая спираль, протектор, коуш ТР-02
Длина силовой спирали, мм – 800±20;
Длина протектора, мм – 1200±50;
Цветовая маркировка – зеленая.

Зажим изготовлен в соответствии с ТУ 3449-003-40932239-2013.
Гарантийный срок составляет 5 лет со дня ввода в эксплуатацию, но не боле7е
лет с момента производства при соблюдении условий монтажа и хранения.
Монтаж изделия осуществляется в соответствии с инструкцией по монтажу.
Условия хранения в части воздействия климатических факторов внешней среды
должны соответствовать группе 4 по ГОСТ 15150.
Срок службы - не менее 25 лет. Зажим ремонту не подлежит.
